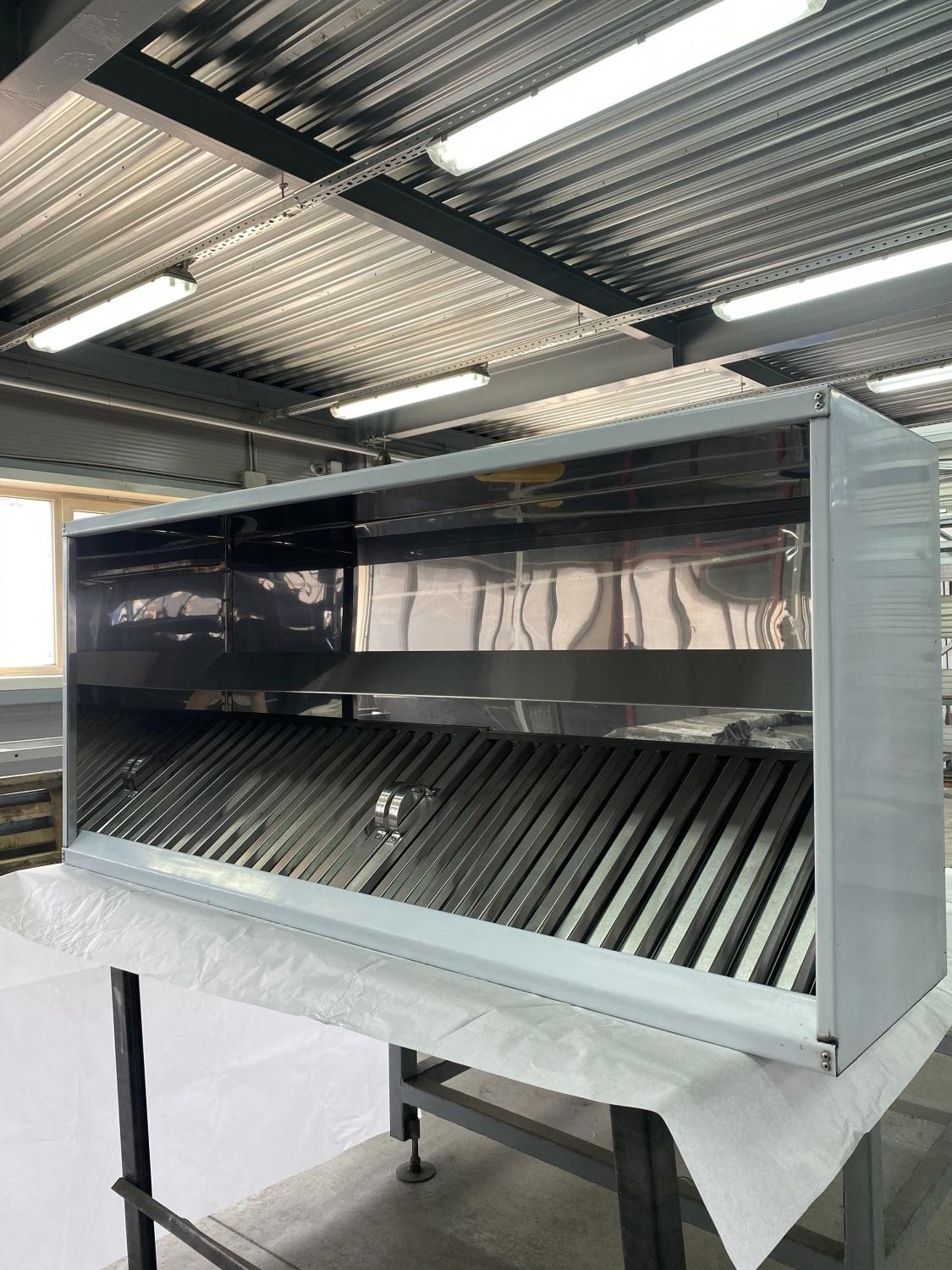

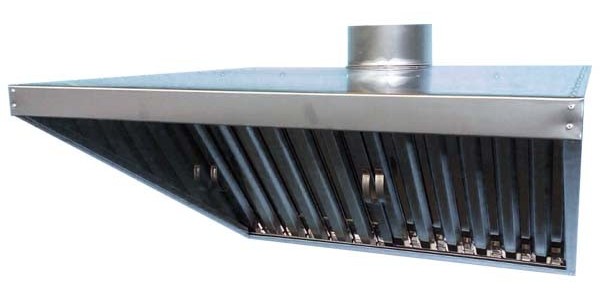

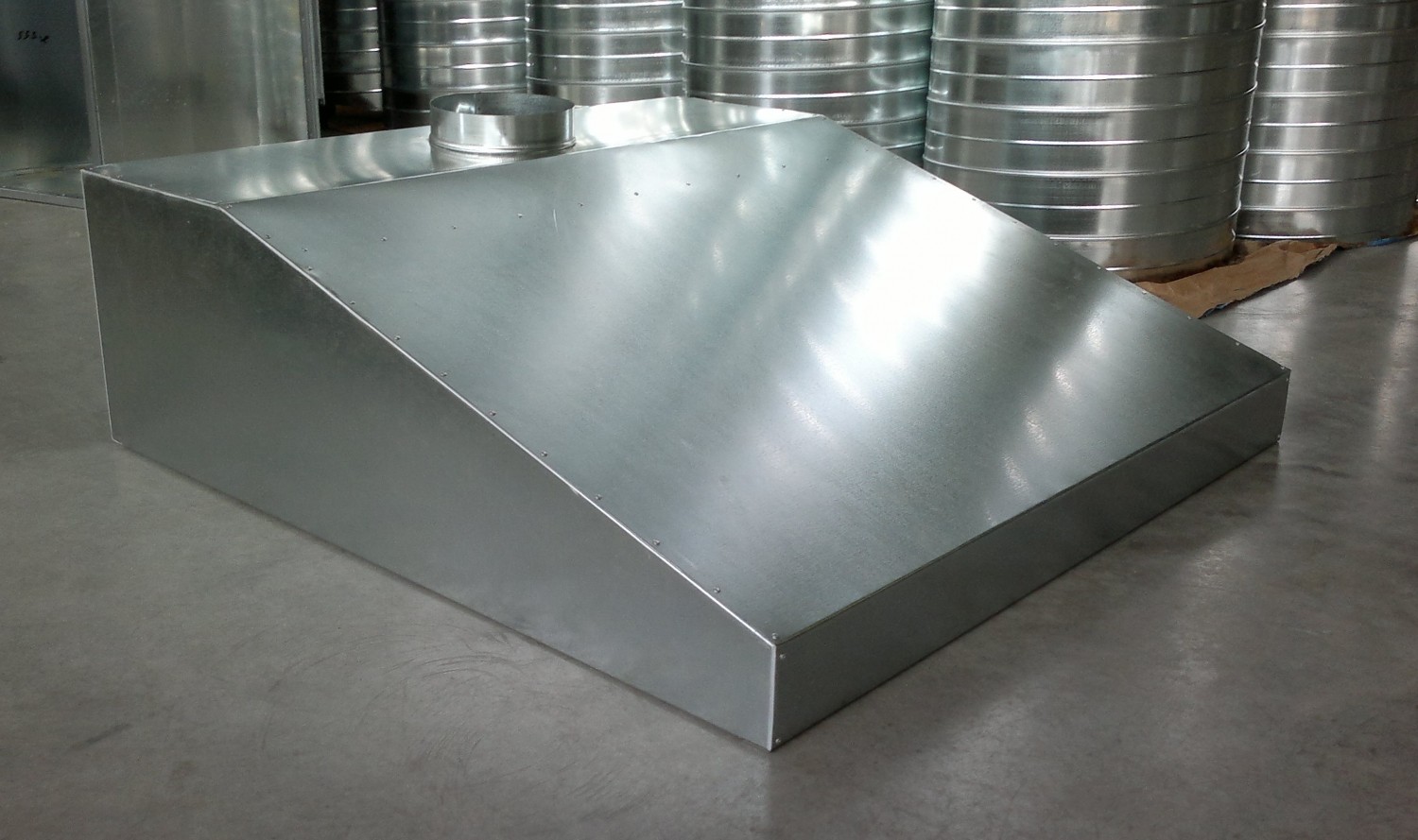

Пристенные зонты имеют один ряд жироулавливающих фильтров и крепятся к стене непосредственно над оборудованием.
Пристенные зонты конструктивно различаются на: ЗВП тип 1, ЗВП тип 2, ЗВП тип 3.
Материал для изготовления зонтов: нержавеющая сталь (AISI 304,430, 316) – металл, способный противостоять воздействиям высоких температур, кислот и прочих агрессивных сред, пользуется большим спросом благодаря эстетичному внешнему виду.
По умолчанию пристенные зонты поставляются в комплекте с жироуловителями и без врезки/патрубка. По запросу предоставляем оборудование без жироулавливающих фильтров, с врезкой заданного размера. При необходимости можно изготовить зонты по индивидуальным размерам и чертежам.

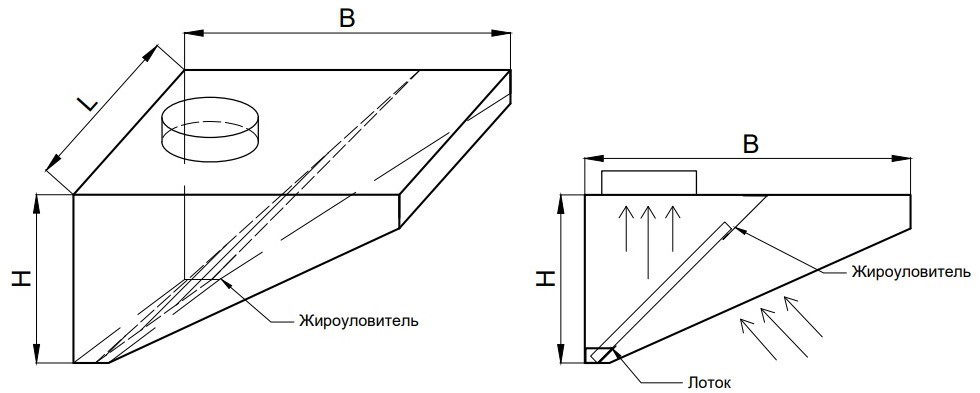

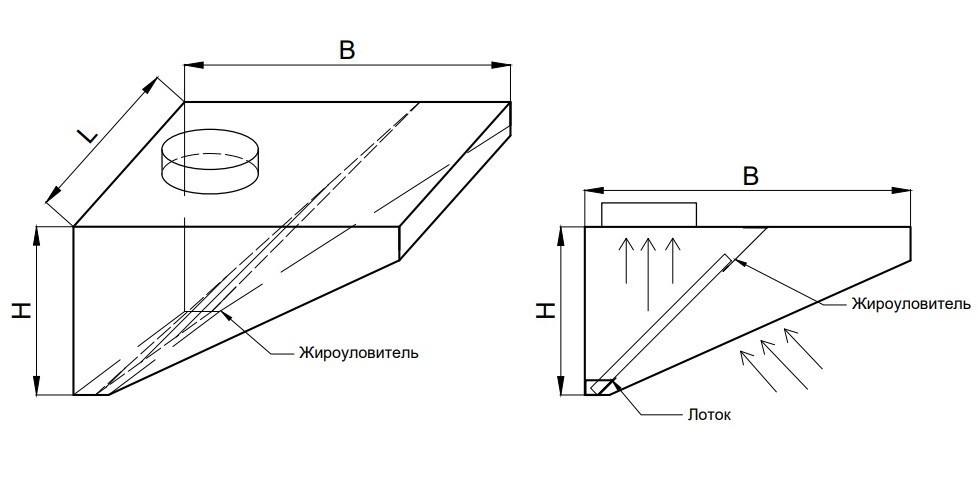

Зонт вытяжной пристенный (с лабиринтным фильтром и жиросборником)
тип 1 (ЗВП-1) нерж. cталь AISI 430
ЗВП-1 | Вылет | Длина | Высота | Вес, кг | ЗВП-1 | Вылет | Длина | Высота | Вес, кг | ||
B | L | Н | B | L | Н | ||||||
серия 600 | |||||||||||
600х600х350 | 600 | 600 | 350 | 10,0 | 600х600х450 | 600 | 600 | 450 | 11,6 | ||
600х800х350 | 600 | 800 | 12,8 | 600х800х450 | 600 | 800 | 14,8 | ||||
600х1000х350 | 600 | 1000 | 15,4 | 600х1000х450 | 600 | 1000 | 17,7 | ||||
600х1200х350 | 600 | 1200 | 18,1 | 600х1200х450 | 600 | 1200 | 20,8 | ||||
600х1400х350 | 600 | 1400 | 20,5 | 600х1400х450 | 600 | 1400 | 23,5 | ||||
600х1600х350 | 600 | 1600 | 23,4 | 600х1600х450 | 600 | 1600 | 26,9 | ||||
600х1800х350 | 600 | 1800 | 25,8 | 600х1800х450 | 600 | 1800 | 29,5 | ||||
600х2000х350 | 600 | 2000 | 28,6 | 600х2000х450 | 600 | 2000 | 32,7 | ||||
серия 700 | |||||||||||
700х600х350 | 700 | 600 | 350 | 10,7 | 700х600х450 | 700 | 600 | 450 | 12,3 | ||
700х800х350 | 700 | 800 | 13,6 | 700х800х450 | 700 | 800 | 15,6 | ||||
700х1000х350 | 700 | 1000 | 16,3 | 700х1000х450 | 700 | 1000 | 18,7 | ||||
700х1200х350 | 700 | 1200 | 19,2 | 700х1200х450 | 700 | 1200 | 21,9 | ||||
700х1400х350 | 700 | 1400 | 21,7 | 700х1400х450 | 700 | 1400 | 24,7 | ||||
700х1600х350 | 700 | 1600 | 24,7 | 700х1600х450 | 700 | 1600 | 28,2 | ||||
700х1800х350 | 700 | 1800 | 27,2 | 700х1800х450 | 700 | 1800 | 31,0 | ||||
700х2000х350 | 700 | 2000 | 30,1 | 700х2000х450 | 700 | 2000 | 34,3 | ||||
серия 800 | |||||||||||
800х600х350 | 800 | 600 | 350 | 11,4 | 800х600х450 | 800 | 600 | 450 | 13,1 | ||
800х800х350 | 800 | 800 | 14,4 | 800х800х450 | 800 | 800 | 16,5 | ||||
800х1000х350 | 800 | 1000 | 17,2 | 800х1000х450 | 800 | 1000 | 19,6 | ||||
800х1200х350 | 800 | 1200 | 20,2 | 800х1200х450 | 800 | 1200 | 23,0 | ||||
800х1400х350 | 800 | 1400 | 22,9 | 800х1400х450 | 800 | 1400 | 26,0 | ||||
800х1600х350 | 800 | 1600 | 26,0 | 800х1600х450 | 800 | 1600 | 29,6 | ||||
800х1800х350 | 800 | 1800 | 28,7 | 800х1800х450 | 800 | 1800 | 32,6 | ||||
800х2000х350 | 800 | 2000 | 31,7 | 800х2000х450 | 800 | 2000 | 36,0 | ||||
серия 900 | |||||||||||
900х600х350 | 900 | 600 | 350 | 12,1 | 900х600х450 | 900 | 600 | 450 | 13,8 | ||
900х800х350 | 900 | 800 | 15,2 | 900х800х450 | 900 | 800 | 17,3 | ||||
900х1000х350 | 900 | 1000 | 18,1 | 900х1000х450 | 900 | 1000 | 20,6 | ||||
900х1200х350 | 900 | 1200 | 21,3 | 900х1200х450 | 900 | 1200 | 24,2 | ||||
900х1400х350 | 900 | 1400 | 24,0 | 900х1400х450 | 900 | 1400 | 27,2 | ||||
900х1600х350 | 900 | 1600 | 27,4 | 900х1600х450 | 900 | 1600 | 31,0 | ||||
900х1800х350 | 900 | 1800 | 30,1 | 900х1800х450 | 900 | 1800 | 34,1 | ||||
900х2000х350 | 900 | 2000 | 33,3 | 900х2000х450 | 900 | 2000 | 37,6 | ||||
серия 1000 | |||||||||||
1000х600х350 | 1 000 | 600 | 350 | 12,7 | 1000х600х450 | 1 000 | 600 | 450 | 14,6 | ||
1000х800х350 | 1 000 | 800 | 16,0 | 1000х800х450 | 1 000 | 800 | 18,2 | ||||
1000х1000х350 | 1 000 | 1000 | 19,1 | 1000х1000х450 | 1 000 | 1000 | 21,6 | ||||
1000х1200х350 | 1 000 | 1200 | 22,3 | 1000х1200х450 | 1 000 | 1200 | 25,3 | ||||
1000х1400х350 | 1 000 | 1400 | 25,2 | 1000х1400х450 | 1 000 | 1400 | 28,5 | ||||
1000х1600х350 | 1 000 | 1600 | 28,7 | 1000х1600х450 | 1 000 | 1600 | 32,4 | ||||
1000х1800х350 | 1 000 | 1800 | 31,6 | 1000х1800х450 | 1 000 | 1800 | 35,6 | ||||
1000х2000х350 | 1 000 | 2000 | 34,8 | 1000х2000х450 | 1 000 | 2000 | 39,2 |

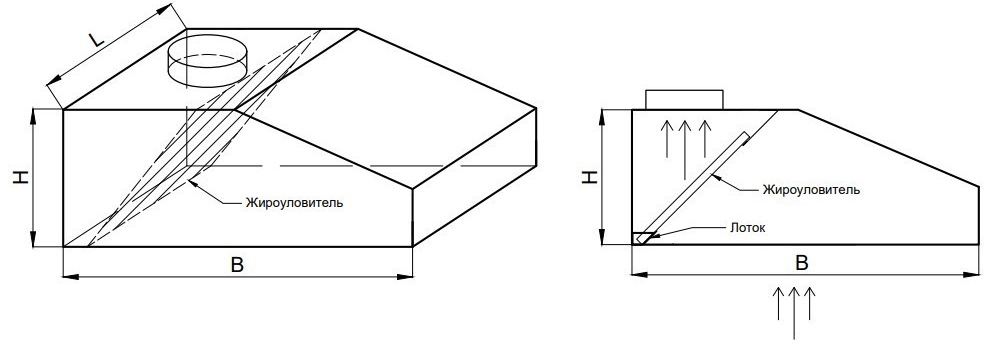

Зонт вытяжной пристенный (с лабиринтным фильтром и жиросборником)
тип 2 (ЗВП-2) нерж. cталь AISI 430
ЗВП-2 | Вылет | Длина | Высота | Вес, кг | ЗВП-2 | Вылет | Длина | Высота | Вес, кг | ||
B | L | Н | B | L | Н | ||||||
серия 600 | |||||||||||
600х600х350 | 600 | 600 | 350 | 12,2 | 600х600х450 | 600 | 600 | 450 | 14,7 | ||
600х800х350 | 600 | 800 | 15,2 | 600х800х450 | 600 | 800 | 18,3 | ||||
600х1000х350 | 600 | 1000 | 18,1 | 600х1000х450 | 600 | 1000 | 21,7 | ||||
600х1200х350 | 600 | 1200 | 21,1 | 600х1200х450 | 600 | 1200 | 25,3 | ||||
600х1400х350 | 600 | 1400 | 23,8 | 600х1400х450 | 600 | 1400 | 28,4 | ||||
600х1600х350 | 600 | 1600 | 27,0 | 600х1600х450 | 600 | 1600 | 32,3 | ||||
600х1800х350 | 600 | 1800 | 29,7 | 600х1800х450 | 600 | 1800 | 35,4 | ||||
600х2000х350 | 600 | 2000 | 32,7 | 600х2000х450 | 600 | 2000 | 39,0 | ||||
серия 700 | |||||||||||
700х600х350 | 700 | 600 | 350 | 12,9 | 700х600х450 | 700 | 600 | 450 | 15,3 | ||
700х800х350 | 700 | 800 | 16,0 | 700х800х450 | 700 | 800 | 19,0 | ||||
700х1000х350 | 700 | 1000 | 19,0 | 700х1000х450 | 700 | 1000 | 22,4 | ||||
700х1200х350 | 700 | 1200 | 22,1 | 700х1200х450 | 700 | 1200 | 26,1 | ||||
700х1400х350 | 700 | 1400 | 24,9 | 700х1400х450 | 700 | 1400 | 29,3 | ||||
700х1600х350 | 700 | 1600 | 28,2 | 700х1600х450 | 700 | 1600 | 33,2 | ||||
700х1800х350 | 700 | 1800 | 31,0 | 700х1800х450 | 700 | 1800 | 36,4 | ||||
700х2000х350 | 700 | 2000 | 34,1 | 700х2000х450 | 700 | 2000 | 40,0 | ||||
серия 800 | |||||||||||
800х600х350 | 800 | 600 | 350 | 13,6 | 800х600х450 | 800 | 600 | 450 | 16,0 | ||
800х800х350 | 800 | 800 | 16,8 | 800х800х450 | 800 | 800 | 19,8 | ||||
800х1000х350 | 800 | 1000 | 19,9 | 800х1000х450 | 800 | 1000 | 23,3 | ||||
800х1200х350 | 800 | 1200 | 23,2 | 800х1200х450 | 800 | 1200 | 27,0 | ||||
800х1400х350 | 800 | 1400 | 26,1 | 800х1400х450 | 800 | 1400 | 30,3 | ||||
800х1600х350 | 800 | 1600 | 29,5 | 800х1600х450 | 800 | 1600 | 34,3 | ||||
800х1800х350 | 800 | 1800 | 32,4 | 800х1800х450 | 800 | 1800 | 37,6 | ||||
800х2000х350 | 800 | 2000 | 35,6 | 800х2000х450 | 800 | 2000 | 41,3 | ||||
серия 900 | |||||||||||
900х600х350 | 900 | 600 | 350 | 14,3 | 900х600х450 | 900 | 600 | 450 | 16,8 | ||
900х800х350 | 900 | 800 | 17,7 | 900х800х450 | 900 | 800 | 20,6 | ||||
900х1000х350 | 900 | 1000 | 20,9 | 900х1000х450 | 900 | 1000 | 24,2 | ||||
900х1200х350 | 900 | 1200 | 24,3 | 900х1200х450 | 900 | 1200 | 28,1 | ||||
900х1400х350 | 900 | 1400 | 27,3 | 900х1400х450 | 900 | 1400 | 31,5 | ||||
900х1600х350 | 900 | 1600 | 30,8 | 900х1600х450 | 900 | 1600 | 35,5 | ||||
900х1800х350 | 900 | 1800 | 33,8 | 900х1800х450 | 900 | 1800 | 38,9 | ||||
900х2000х350 | 900 | 2000 | 37,2 | 900х2000х450 | 900 | 2000 | 42,8 | ||||
серия 1000 | |||||||||||
1000х600х350 | 1 000 | 600 | 350 | 15,1 | 1000х600х450 | 1 000 | 600 | 450 | 17,6 | ||
1000х800х350 | 1 000 | 800 | 18,6 | 1000х800х450 | 1 000 | 800 | 21,5 | ||||
1000х1000х350 | 1 000 | 1000 | 21,9 | 1000х1000х450 | 1 000 | 1000 | 25,2 | ||||
1000х1200х350 | 1 000 | 1200 | 25,4 | 1000х1200х450 | 1 000 | 1200 | 29,2 | ||||
1000х1400х350 | 1 000 | 1400 | 28,5 | 1000х1400х450 | 1 000 | 1400 | 32,7 | ||||
1000х1600х350 | 1 000 | 1600 | 32,2 | 1000х1600х450 | 1 000 | 1600 | 36,9 | ||||
1000х1800х350 | 1 000 | 1800 | 35,3 | 1000х1800х450 | 1 000 | 1800 | 40,3 | ||||
1000х2000х350 | 1 000 | 2000 | 38,8 | 1000х2000х450 | 1 000 | 2000 | 44,3 |

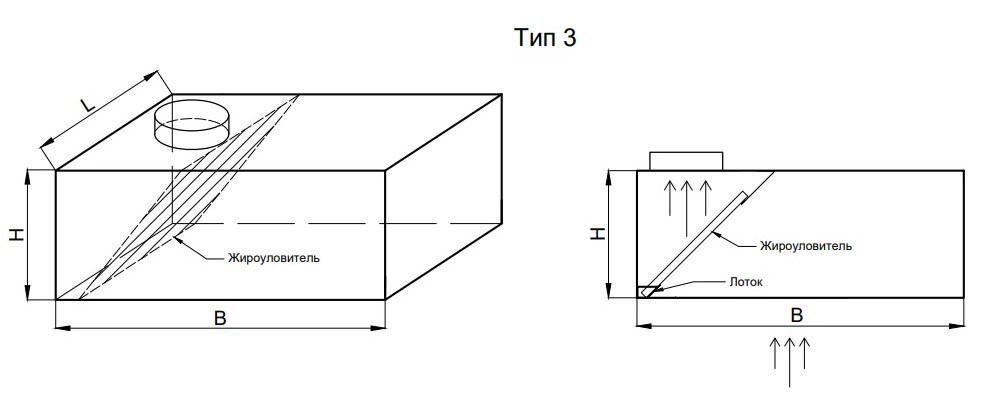

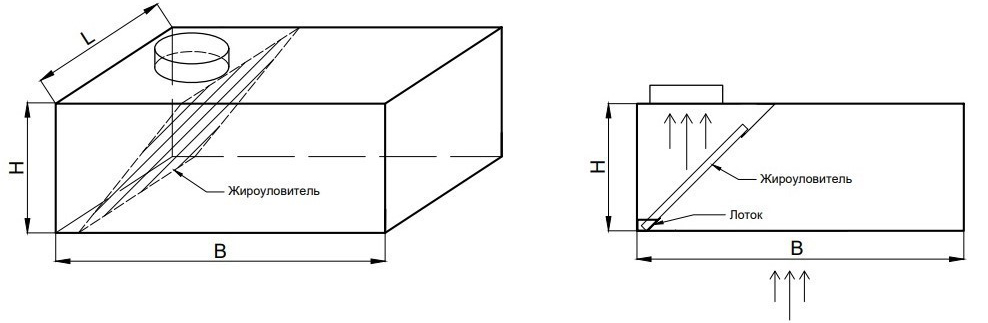

Зонт вытяжной пристенный (с лабиринтным фильтром и жиросборником)
тип 3 (ЗВП-3) нерж. cталь AISI 430
ЗВП-3 | Вылет | Длина | Высота | Вес, кг | ЗВП-3 | Вылет | Длина | Высота | Вес, кг | ||
B | L | Н | B | L | Н | ||||||
серия 600 | |||||||||||
600х600х350 | 600 | 600 | 350 | 13,2 | 600х600х450 | 600 | 600 | 450 | 15,6 | ||
600х800х350 | 600 | 800 | 16,2 | 600х800х450 | 600 | 800 | 19,1 | ||||
600х1000х350 | 600 | 1000 | 19,2 | 600х1000х450 | 600 | 1000 | 22,6 | ||||
600х1200х350 | 600 | 1200 | 22,3 | 600х1200х450 | 600 | 1200 | 26,1 | ||||
600х1400х350 | 600 | 1400 | 25,3 | 600х1400х450 | 600 | 1400 | 29,6 | ||||
600х1600х350 | 600 | 1600 | 28,5 | 600х1600х450 | 600 | 1600 | 33,3 | ||||
600х1800х350 | 600 | 1800 | 31,5 | 600х1800х450 | 600 | 1800 | 36,8 | ||||
600х2000х350 | 600 | 2000 | 34,5 | 600х2000х450 | 600 | 2000 | 40,3 | ||||
серия 700 | |||||||||||
700х600х350 | 700 | 600 | 350 | 14,1 | 700х600х450 | 700 | 600 | 450 | 16,7 | ||
700х800х350 | 700 | 800 | 17,3 | 700х800х450 | 700 | 800 | 20,3 | ||||
700х1000х350 | 700 | 1000 | 20,4 | 700х1000х450 | 700 | 1000 | 23,9 | ||||
700х1200х350 | 700 | 1200 | 23,6 | 700х1200х450 | 700 | 1200 | 27,5 | ||||
700х1400х350 | 700 | 1400 | 26,7 | 700х1400х450 | 700 | 1400 | 31,2 | ||||
700х1600х350 | 700 | 1600 | 30,0 | 700х1600х450 | 700 | 1600 | 35,0 | ||||
700х1800х350 | 700 | 1800 | 33,2 | 700х1800х450 | 700 | 1800 | 38,6 | ||||
700х2000х350 | 700 | 2000 | 36,3 | 700х2000х450 | 700 | 2000 | 42,2 | ||||
серия 800 | |||||||||||
800х600х350 | 800 | 600 | 350 | 15,1 | 800х600х450 | 800 | 600 | 450 | 17,7 | ||
800х800х350 | 800 | 800 | 18,3 | 800х800х450 | 800 | 800 | 21,5 | ||||
800х1000х350 | 800 | 1000 | 21,6 | 800х1000х450 | 800 | 1000 | 25,2 | ||||
800х1200х350 | 800 | 1200 | 24,9 | 800х1200х450 | 800 | 1200 | 29,0 | ||||
800х1400х350 | 800 | 1400 | 28,2 | 800х1400х450 | 800 | 1400 | 32,7 | ||||
800х1600х350 | 800 | 1600 | 31,6 | 800х1600х450 | 800 | 1600 | 36,7 | ||||
800х1800х350 | 800 | 1800 | 34,9 | 800х1800х450 | 800 | 1800 | 40,4 | ||||
800х2000х350 | 800 | 2000 | 38,2 | 800х2000х450 | 800 | 2000 | 44,2 | ||||
серия 900 | |||||||||||
900х600х350 | 900 | 600 | 350 | 16,0 | 900х600х450 | 900 | 600 | 450 | 18,8 | ||
900х800х350 | 900 | 800 | 19,4 | 900х800х450 | 900 | 800 | 22,7 | ||||
900х1000х350 | 900 | 1000 | 22,8 | 900х1000х450 | 900 | 1000 | 26,5 | ||||
900х1200х350 | 900 | 1200 | 26,2 | 900х1200х450 | 900 | 1200 | 30,4 | ||||
900х1400х350 | 900 | 1400 | 29,6 | 900х1400х450 | 900 | 1400 | 34,3 | ||||
900х1600х350 | 900 | 1600 | 33,2 | 900х1600х450 | 900 | 1600 | 38,4 | ||||
900х1800х350 | 900 | 1800 | 36,6 | 900х1800х450 | 900 | 1800 | 42,3 | ||||
900х2000х350 | 900 | 2000 | 40,0 | 900х2000х450 | 900 | 2000 | 46,1 | ||||
серия 1000 | |||||||||||
1000х600х350 | 1 000 | 600 | 350 | 16,9 | 1000х600х450 | 1 000 | 600 | 450 | 19,9 | ||
1000х800х350 | 1 000 | 800 | 20,5 | 1000х800х450 | 1 000 | 800 | 23,9 | ||||
1000х1000х350 | 1 000 | 1000 | 24,0 | 1000х1000х450 | 1 000 | 1000 | 27,9 | ||||
1000х1200х350 | 1 000 | 1200 | 27,5 | 1000х1200х450 | 1 000 | 1200 | 31,9 | ||||
1000х1400х350 | 1 000 | 1400 | 31,0 | 1000х1400х450 | 1 000 | 1400 | 35,9 | ||||
1000х1600х350 | 1 000 | 1600 | 34,7 | 1000х1600х450 | 1 000 | 1600 | 40,1 | ||||
1000х1800х350 | 1 000 | 1800 | 38,3 | 1000х1800х450 | 1 000 | 1800 | 44,1 | ||||
1000х2000х350 | 1 000 | 2000 | 41,8 | 1000х2000х450 | 1 000 | 2000 | 48,1 |
