Узел регулирования предназначен для автоматического управления параметрами теплоносителя и обеспечения его постоянной циркуляции в теплообменнике, а также обеспечивает его защиту от разморозки.

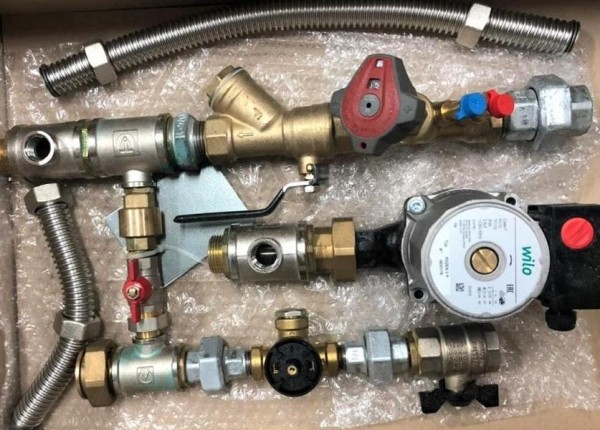

Стандартный смесительный узел для систем вентиляции состоит из следующих элементов:

1. Циркуляционный насос.

2. Регулирующий клапан.

3. Привод клапана.

4. Фильтр.

5. Обратный клапан.

6. Регулирующий вентиль для установки сопротивления байпаса.

7. Запорные шаровые краны.

8. Присоединительные шланги.

В качестве регулирующего устройства может использоваться 2-х или 3-х ходовой клапан с электроприводом.

Схема подключения с двухходовым клапаном является универсальной, во время работы схемы в целом происходит так называемый «контроль обратки», когда автоматика отслеживает и контролирует при помощи клапана максимально разрешенную температуру теплоносителя, возвращаемого в тепловую сеть. Данная схема осуществляет количественное регулирование и позволяет выбрать регулирующую арматуру с меньшим показателем Kvs.

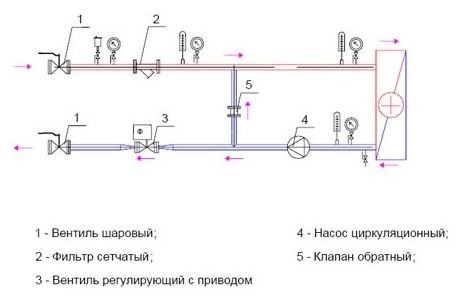

Схема узла обвязки с двухходовым клапаном

Трехходовые регулирующие клапаны предпочтительнее использовать при наличии индивидуальных котельных, которые, как правило, не требовательны к температуре возвращаемого теплоносителя, так как в этом случае через перемычку часть теплоносителя будет сбрасываться в «обратку», повышая ее температуру.

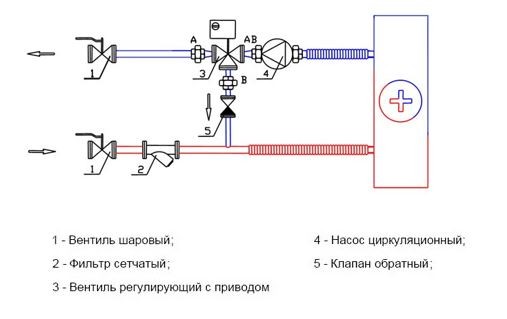

Схема узла обвязки с трехходовым клапаном





Насос, устанавливаемый в обратке, работает постоянно и служит не только для циркуляции теплоносителя через теплообменник, но и создает дополнительный напор для преодоления сопротивления регулирующего клапана.

Для расчета и подбора смесительного узла для вентиляционной установки необходимо знать следующие исходные данные:

1. Мощность теплообменника.

2. Температуру теплоносителя (воды или антифриза) на входе и на выходе из теплообменника.

3. Гидравлическое сопротивление теплообменника.
