Шкафы управления и автоматики – это основа современных систем автоматизации зданий. С их помощью персонал производит управление технологическим оборудованием и процессами, а также контроль за безаварийной и безопасной работой инженерных систем любой сложности.
Устройство и состав шкафа управления

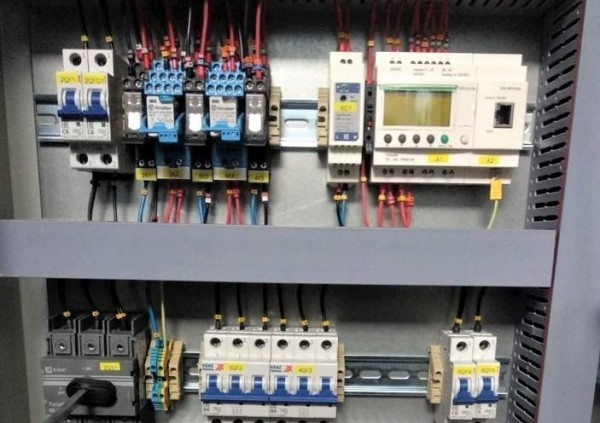

Шкаф управления представляет собой целый комплекс управляющих устройств. Он выполняется в виде металлического или пластикового корпуса, внутри которого размещается необходимая аппаратура, которая крепится на DIN-рейки. На дверь шкафа выводятся элементы сигнализации и управления. Ввод кабелей производится с помощью верхних или нижних панелей. Шкафы управления могут отличаться размером. Это зависит напрямую от количества аппаратуры внутри, а, следовательно, от сложности проекта.
Комплектация шкафа управления может включать:
- Корпус, типоразмер и исполнение которого продиктованы назначением и условиями эксплуатации.
- Панель оператора (HMI), на которой отображена мнемосхема технологического процесса для контроля и управления оборудованием.
- Автоматические выключатели и предохранители, направленные на отключение оборудования при перегрузках, перепадах напряжения и при коротком замыкании.
- Пускорегулирующие аппараты: блоки и модули с релейными и электронными компонентами управления устройством.
- Светосигнальная арматура (лампы, кнопки, переключатели).
- Реле контроля напряжения для контроля напряжения на входе в шкаф управления.
- Модули коммуникации, включая модемы, конвертеры протоколов, преобразующие информацию, полученную от датчиков.
- Частотный преобразователь для правильной работы асинхронных двигателей.
- Устройство плавного пуска (УПП).
- Программируемый логический контроллер (ПЛК).
- Источник бесперебойного питания (ИБП, UPS).
- Система микроклимата (вентиляторы, тэны, термостаты).
Шкаф управления может быть рассчитан на напольное, настенное размещение, установку на специальную опору и т.д.
Внешняя панель шкафа состоит из элементов индикации и органов управления (лампы и светодиоды), размещение которых может быть разнообразным. Это могут быть:
- Кнопки или выключатели питания системы или отдельного участка, системы.
- Индикаторы наличия питания, аварийного состояния (перегрев, давление, перегрузка, ошибка и др.).
- Индикаторы режимов работы.
- Кнопки аварийного или экстренного останова.
- Приборы или индикаторы для отображения технологических параметров (напряжения, давления, тока и прочих показателей).
В большинстве своем они указывают на режим работы оборудования, параметры его работы, а также оповещают об авариях.
Область применения
Так как работа шкафов основана на принципах автоматики управления — постоянный или регулярный контроль изменений наблюдаемых параметров системы, то область использования таких шкафов практически неограниченна. Почти всегда использование шкафа управления позволяет сократить потребление электроэнергии, обеспечить защиту электродвигателям от перегрузки и токов короткого замыкания, что однозначно продлит срок работы оборудования.
Функции
Шкаф может выполнять огромное количество функций в зависимости от технического задания. К основным же функциям шкафа управления можно отнести:
- Включение и отключение системы или отдельного оборудования.
- Защита при аварии (блокировка включения оборудования или отдельных его частей).
- Защита электрооборудования от недопустимых перегрузок по напряжению и току.
- Индикация текущего состояния объекта управления и аварийная сигнализация.
- Работа в трех режимах: ручном, полуавтоматическом и автоматическом.
- Управление оборудованием с помощью специальных контроллеров (управление может происходить удаленно).
- Плавный пуск оборудования.
- Включение резервного оборудования в случае отказа основного.
- Регулирование и поддержание заданных технологических параметров – давления, температуры, производительности, уровня жидкости и т.д.
- Передача информации по линиям связи в диспетчерский пункт.
