Прямошовные воздуховоды
Воздуховодами называют объемные элементы, имеющие в поперечном сечении круглую или прямоугольную форму, предназначенные для перемещения воздуха или других газов. Воздуховоды являются основой системы вентиляции здания. Материалы, применяемые для изготовления воздуховодов, достаточно разнообразны, но лидером, несомненно, является оцинкованная сталь. Воздуховоды из оцинкованной стали имеют низкую в сравнении с другими стоимость, но при этом материал обеспечивает необходимую долговечность, надежность и простоту монтажа.
Наибольшее распространение имеют круглые воздуховоды. При изготовлении круглых воздуховодов при равных аэродинамических характеристиках с прямоугольными расходуется меньше металла и трудовых усилий.
Круглые воздуховоды из оцинкованной стали бывают спирально-навивными и прямошовными.
Прямошовный воздуховод получил свое название из-за прямых швов, с помощью которых соединяют на фальцах кромки листов металла. Фальцевый шов обеспечивает максимальную степень герметичности и минимальную степень сопротивления воздуха.
Можно выделить следующие преимущества прямошовных воздуховодов:
- высокая жесткость и прочность;
- износостойкость;
- простота эксплуатации;
- равномерное распределение воздуха в системе.
|
Диаметр d, мм |
Площадь поверхности 1 п. м., м2 |
Площадь живого сечения, м2 |
Вес 1 п.м., кг |
|
100 |
0,32 |
0,008 |
1,60 |
|
125 |
0,4 |
0,012 |
2,00 |
|
140 |
0,45 |
0,015 |
2,30 |
|
160 |
0,51 |
0,02 |
2,60 |
|
200 |
0,63 |
0,031 |
3,20 |
|
250 |
0,79 |
0,049 |
4,00 |
|
280 |
0,88 |
0,062 |
4,40 |
|
315 |
0,99 |
0,078 |
5,00 |
|
355 |
1,12 |
0,099 |
7,10 |
|
400 |
1,26 |
0,126 |
8,00 |
|
450 |
1,42 |
0,159 |
9,00 |
|
500 |
1,58 |
0,196 |
10,00 |
|
560 |
1,76 |
0,246 |
11,20 |
|
630 |
1,98 |
0,312 |
12,60 |
|
710 |
2,24 |
0,396 |
14,20 |
|
800 |
2,52 |
0,501 |
16,00 |
|
900 |
2,83 |
0,636 |
25,60 |
|
1000 |
3,15 |
0,786 |
28,50 |
|
1250 |
3,93 |
1,227 |
35,50 |
Типы соединений, применяемые при изготовлении прямошовных воздуховодов:
- на ниппельном соединении;

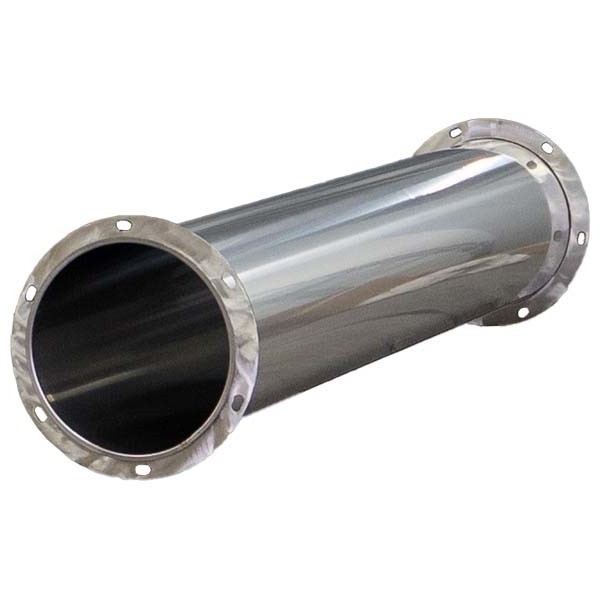

- на фланцах из горячекатаного уголка или листовой стали.
- Прямые участки прямошовных воздуховодов изготавливаются длиной 1,25 м.
- По желанию заказчика длина воздуховода может изменятся.
Наша компания предлагает купить прямошовные воздуховоды по выгодным ценам в кратчайшие сроки, есть возможность изготавливать любые партии с различным диаметром трубы.
