Крестовина круглого сечения

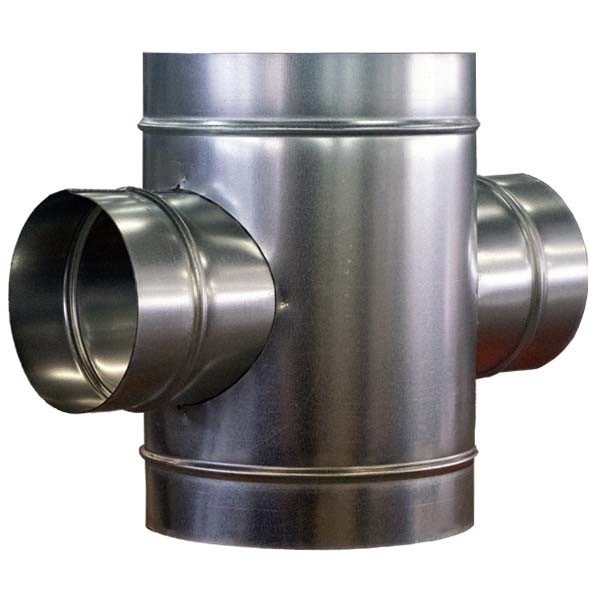

Крестовина - это прямой участок воздуховода с двумя прямоугольными или круглыми врезками из оцинкованной стали. Предназначена для присоединения дополнительных воздуховодов в системе вентиляции к основному.
- Для стандартной детали Н2 = Н3 − 0.5d1 + 50 мм
- Если l > (d2 + d3) / 2 + 120 мм, то рассмотрите возможность использования двух тройников. Возможно любое соотношение размеров d1, d2, d3, L, l, H2, Н3 с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.
- Условное обозначение для заказа
- Диаметр корневой, мм — d1
Диаметр, мм — d2
Диаметр, мм — d3
Длина детали, мм — L
Если l = 0, — не указывать
Расстояние между врезками, мм — l
Угол между врезками от d3 к d2, ° — α
Типы соединений, применяемые нашей компанией для изготовления крестовин круглого сечения:
- на ниппельном соединении;
- на фланцах из горячекатаного уголка или листовой стали.
