Узлы прохода
В местах прохода воздуховодов сквозь перекрытия зданий и сооружений необходимо обеспечить герметичность и свободное движение воздуха. Для этого применяются узлы прохода.

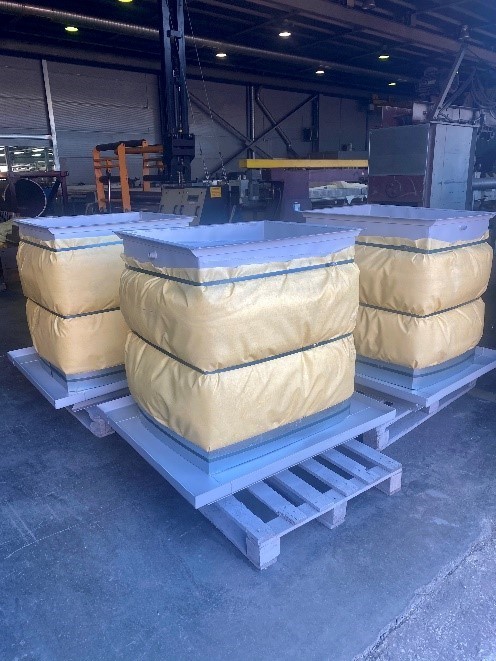

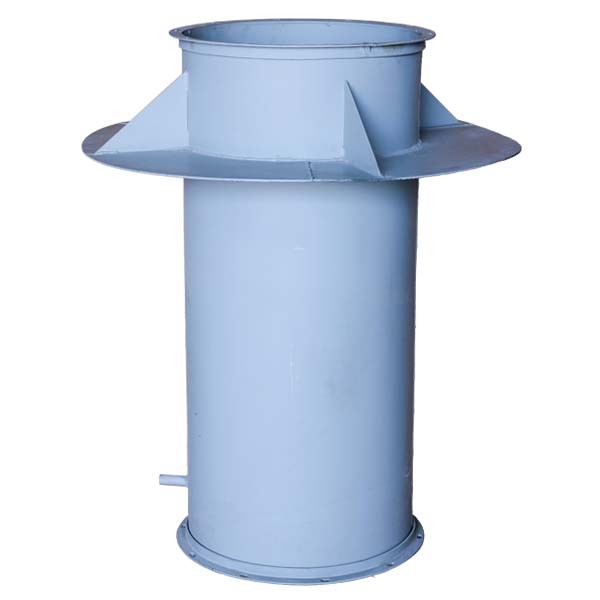

Конструкция: патрубок с фланцами с двух торцов для присоединения к воздуховодам, который имеет опорный лист. Может быть оснащен клапаном и специальным кольцом для отвода конденсата.
Узлы прохода изготавливаются в следующих исполнениях по серии 5.904-45:

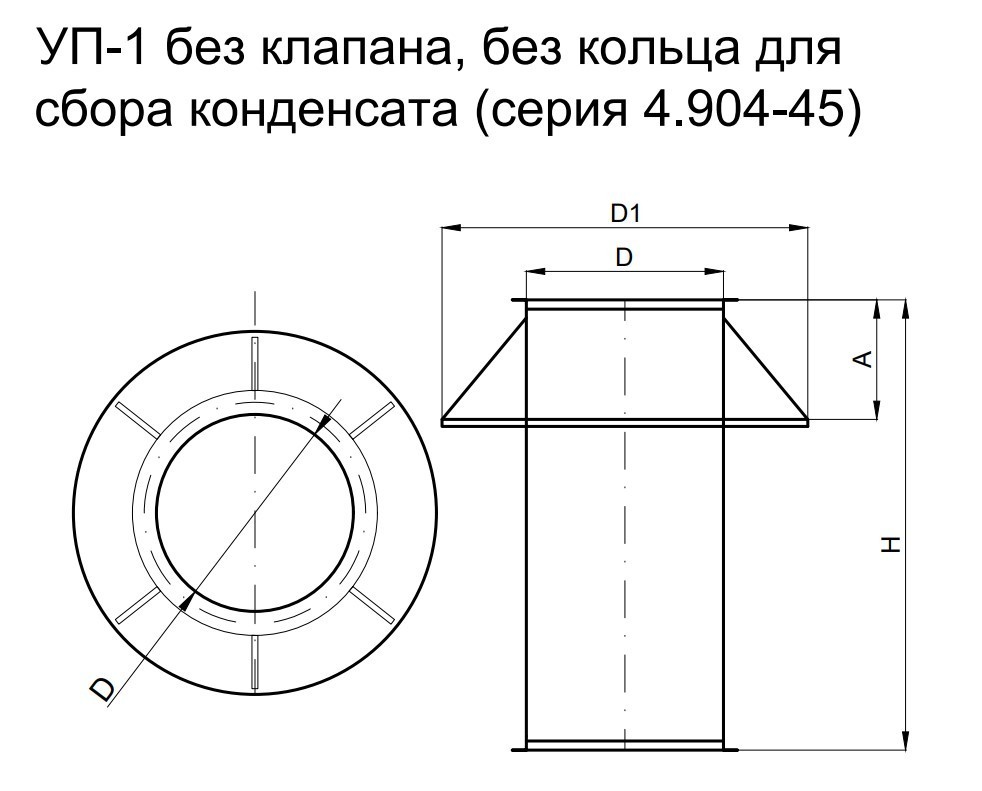

1. без клапана и кольца для сбора конденсата;
2. без клапана, с кольцом для сбора конденсата;

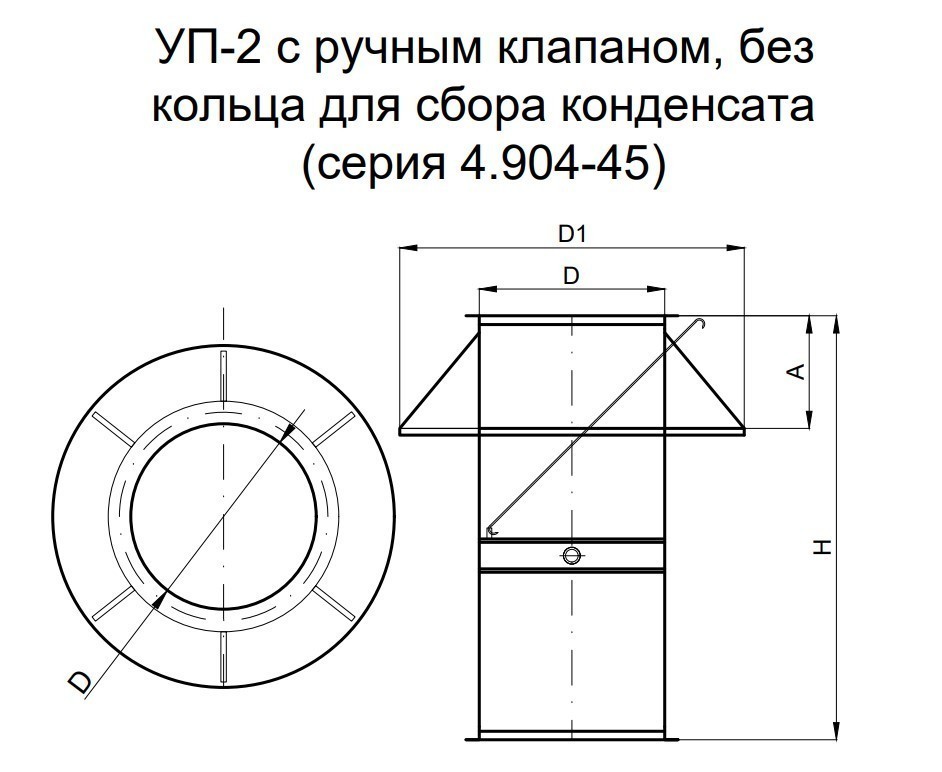

3. с ручным клапаном, без кольца для сбора конденсата;
4. с ручным клапаном, с кольцом для сбора конденсата;

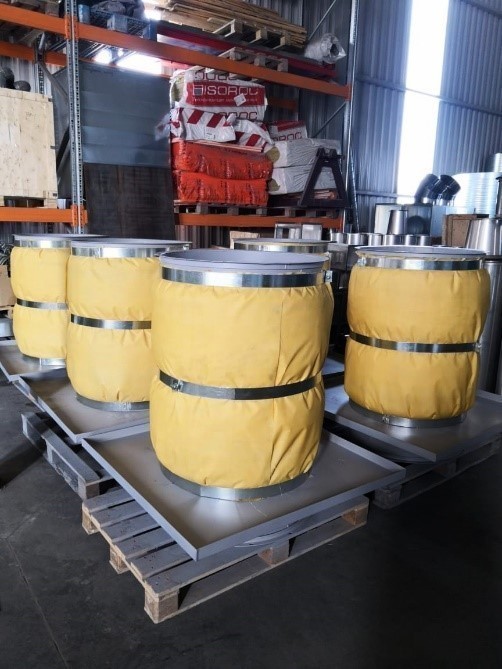

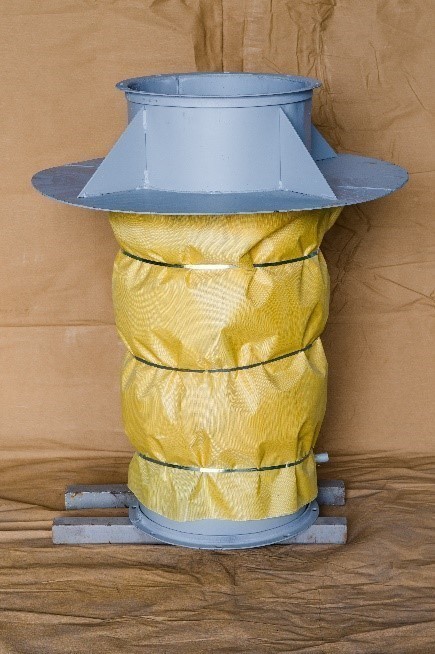

5. утепленный, без клапана и кольца для сбора конденсата;

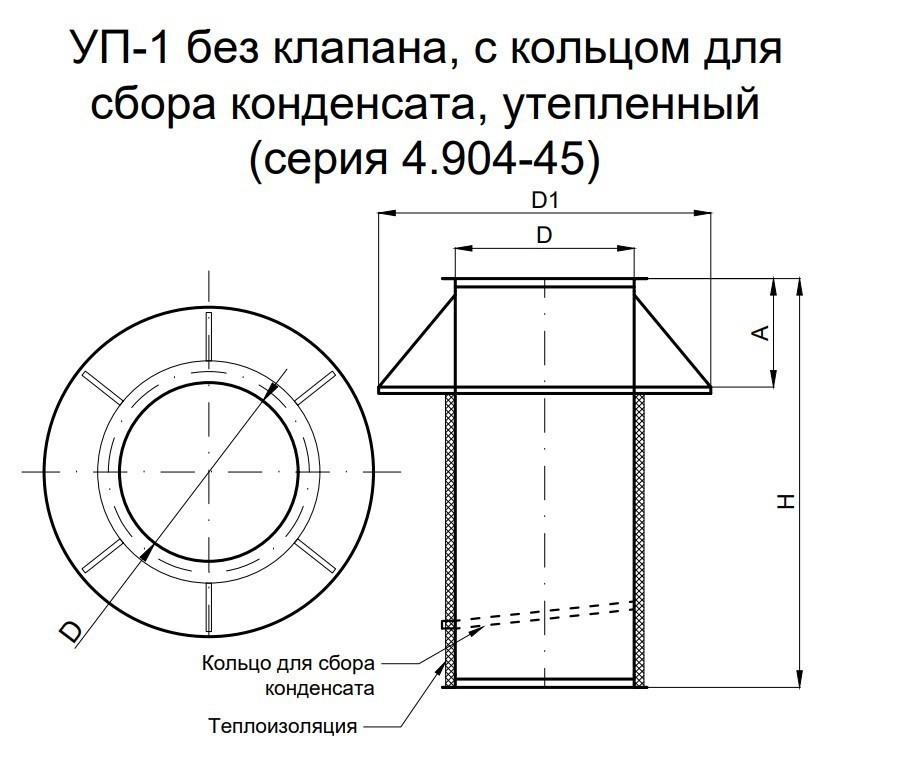

6. утепленный, без клапана, с кольцом для сбора конденсата;
7. утепленный, с ручным клапаном, без кольца для сбора конденсата;
8. утепленный, с ручным клапаном, с кольцом для сбора конденсата.
|
Наименование |
Диаметр, мм |
Длина, мм |
Наименование |
Диаметр, мм |
Длина, мм |
|
без клапана, без кольца для сбора конденсата |
без кольца для сбора конденсата |
||||
|
УП1-00 |
200 |
1 000 |
УП2-00 |
200 |
1 000 |
|
УП1-01 |
250 |
1 000 |
УП2-01 |
250 |
1 000 |
|
УП1-02 |
315 |
1 000 |
УП2-02 |
315 |
1 000 |
|
УП1 |
355 |
1 000 |
УП2 |
355 |
1 000 |
|
УП1-03 |
400 |
1 000 |
УП2-03 |
400 |
1 000 |
|
УП1-04 |
450 |
1 000 |
УП2-04 |
450 |
1 000 |
|
УП1-05 |
500 |
1 000 |
УП2-05 |
500 |
1 000 |
|
УП1 |
560 |
1 000 |
УП2 |
560 |
1 000 |
|
УП1-06 |
630 |
1 000 |
УП2-06 |
630 |
1 000 |
|
УП1-07 |
710 |
1 000 |
УП2-07 |
710 |
1 000 |
|
УП1-08 |
800 |
1 000 |
УП2-08 |
800 |
1 000 |
|
УП1 |
900 |
1 000 |
УП2 |
900 |
1 000 |
|
УП1-09 |
1000 |
1 000 |
УП2-09 |
1000 |
1 000 |
|
УП1-10 |
1250 |
1 000 |
УП2-10 |
1250 |
1 000 |
|
без клапана, с кольцом для сбора конденсата |
с кольцом для сбора конденсата |
||||
|
УП1-11 |
200 |
1 000 |
УП2-11 |
200 |
1 000 |
|
УП1-12 |
250 |
1 000 |
УП2-12 |
250 |
1 000 |
|
УП1-13 |
315 |
1 000 |
УП2-13 |
315 |
1 000 |
|
УП1 |
355 |
1 000 |
УП2 |
355 |
1 000 |
|
УП1-14 |
400 |
1 000 |
УП2-14 |
400 |
1 000 |
|
УП1-15 |
450 |
1 000 |
УП2-15 |
450 |
1 000 |
|
УП1-16 |
500 |
1 000 |
УП2-16 |
500 |
1 000 |
|
УП1 |
560 |
1 000 |
УП2 |
560 |
1 000 |
|
УП1-17 |
630 |
1 000 |
УП2-17 |
630 |
1 000 |
|
УП1-18 |
710 |
1 000 |
УП2-18 |
710 |
1 000 |
|
УП1-19 |
800 |
1 000 |
УП2-19 |
800 |
1 000 |
|
УП1 |
900 |
1 000 |
УП2 |
900 |
1 000 |
|
УП1-20 |
1000 |
1 000 |
УП2-20 |
1000 |
1 000 |
|
УП1-21 |
1250 |
1 000 |
УП2-21 |
1250 |
1 000 |
