Шумоглушители трубчатые круглые
Шумоглушители предназначены для снижения шума, создаваемого потоком воздуха при прохождении через вентилятор и делятся на два типа: трубчатые и пластинчатые.

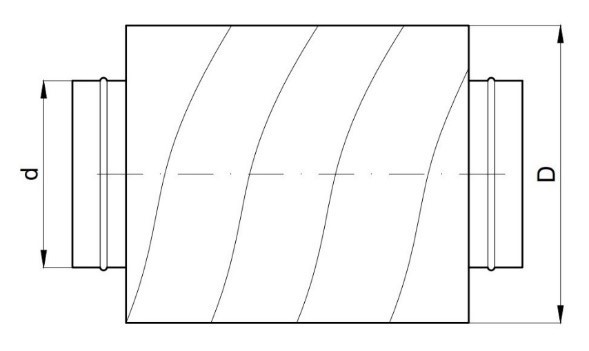

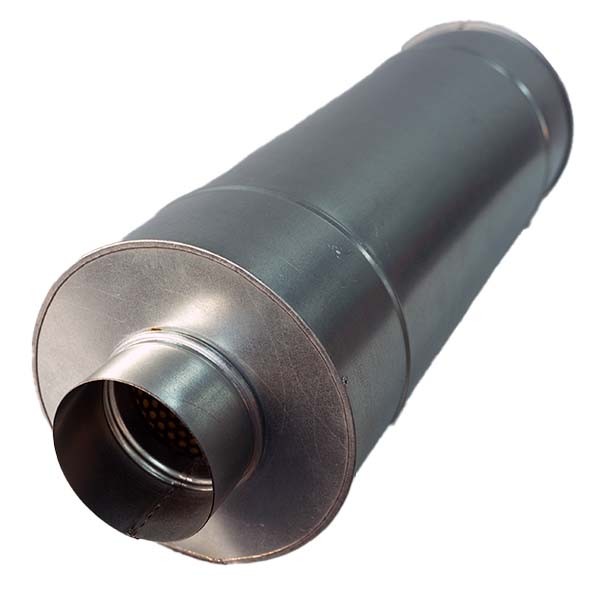

Трубчатый шумоглушитель собран из двух стальных каркасов. Внутренний каркас изготавливается из перфорированного стального листа, который оборачивается стеклотканью. Пространство между деталями заполняется шумопоглощающим материалом.
|
Наименование |
Диаметр, мм |
Длина, мм |
Наименование |
Диаметр, мм |
Длина, мм |
|
ГТК 1-1 |
100 |
980 |
ГТК 2-1 |
100 |
480 |
|
ГТК 1-2 |
125 |
980 |
ГТК 2-2 |
125 |
480 |
|
ГТК 1-3 |
140 |
980 |
ГТК 2-3 |
140 |
480 |
|
ГТК 1-4 |
160 |
980 |
ГТК 2-4 |
160 |
480 |
|
ГТК 1-5 |
180 |
980 |
ГТК 2-5 |
180 |
480 |
|
ГТК 1-6 |
200 |
980 |
ГТК 2-6 |
200 |
480 |
|
ГТК 1-7 |
225 |
980 |
ГТК 2-7 |
225 |
480 |
|
ГТК 1-8 |
250 |
980 |
ГТК 2-8 |
250 |
480 |
|
ГТК 1-9 |
315 |
980 |
ГТК 2-9 |
315 |
480 |
|
ГТК 1-10 |
355 |
980 |
ГТК 2-10 |
355 |
480 |
|
ГТК 1-11 |
400 |
980 |
ГТК 2-11 |
400 |
480 |
|
ГТК 1-12 |
450 |
980 |
ГТК 2-12 |
450 |
480 |
|
ГТК 1-13 |
500 |
980 |
ГТК 2-13 |
500 |
480 |
|
ГТК 1-14 |
560 |
980 |
ГТК 2-14 |
560 |
480 |
|
ГТК 1-15 |
630 |
980 |
ГТК 2-15 |
630 |
480 |
|
ГТК 1-16 |
710 |
980 |
ГТК 2-16 |
710 |
480 |
|
ГТК 1-17 |
800 |
980 |
ГТК 2-17 |
800 |
480 |
|
ГТК 1-18 |
900 |
980 |
ГТК 2-18 |
900 |
480 |
|
ГТК 1-19 |
1000 |
980 |
ГТК 2-19 |
1000 |
480 |
Трубчатые шумоглушители выполняют на следующих соединениях:
- на ниппельном соединении;
- на фланцах из горячекатаного уголка.
