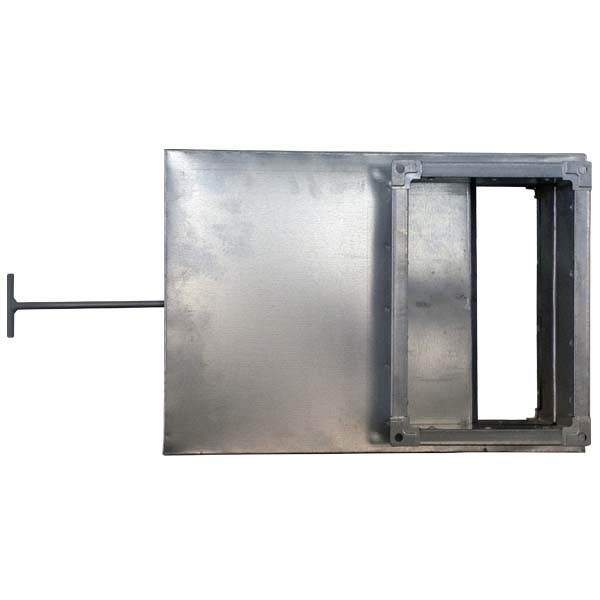

Шиберы прямоугольные
Прямоугольный шибер – запорно-регулирующий орган в системе вентиляции, предназначенный для регулирования количества воздуха, подаваемого по воздуховодам, а также для отключения вентиляционной системы или отдельных ее частей. Полотно с помощью движка может перемещаться в карман. Таким образом регулируют площадь сечения воздуховода. Положение полотна фиксируется. Если вентиляционный шибер закрывается не полностью, то в воздуховоде может возникать весьма ощутимый шум. Шибер может применяться в системах и с естественной вентиляцией, и с принудительной.
В зависимости от сечения воздуховода выбирается толщина и материал, из которого изготавливается сам шибер. Материалом для изготовления может быть черная сталь, либо оцинкованная сталь. Прямоугольные шиберы имеют фланцевое соединение.

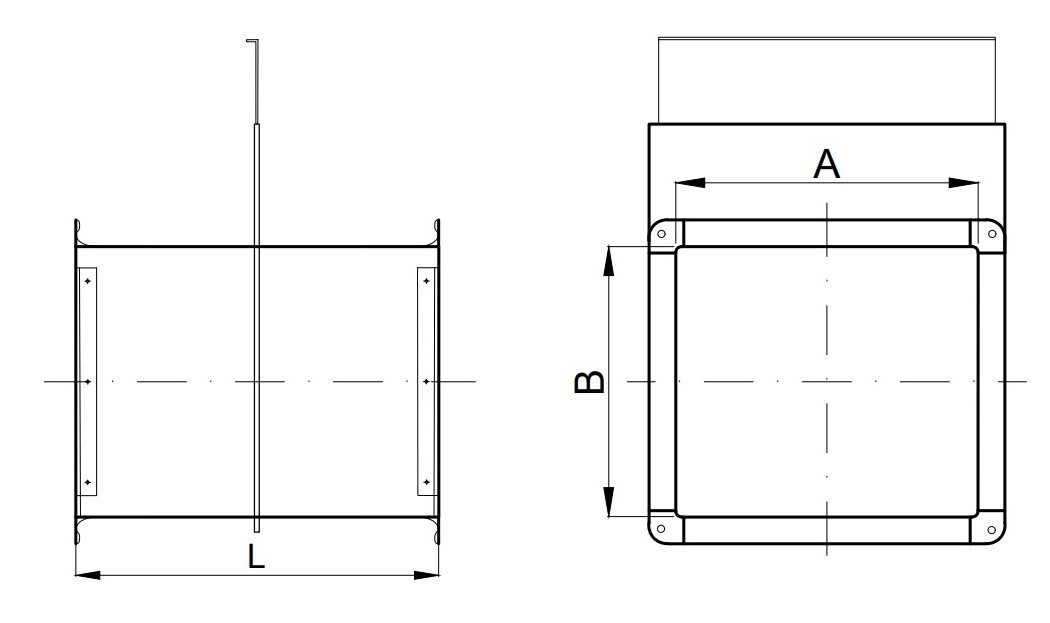

Шиберы прямоугольного сечения:
|
Размер, мм |
Длина L, мм |
Размер, мм |
Длина L, мм |
|
100х100 |
160 |
500х300 |
350 |
|
150х100 |
160 |
500х350 |
400 |
|
150х150 |
200 |
500х400 |
450 |
|
200х100 |
160 |
500х450 |
500 |
|
200х150 |
200 |
500х500 |
550 |
|
200х200 |
250 |
600х200 |
250 |
|
250х100 |
160 |
600х250 |
300 |
|
250х150 |
200 |
600х300 |
350 |
|
250х200 |
250 |
600х350 |
400 |
|
250х250 |
300 |
600х400 |
450 |
|
300х100 |
160 |
600х450 |
500 |
|
300х150 |
200 |
600х500 |
550 |
|
300х200 |
250 |
700х300 |
350 |
|
300х250 |
300 |
700х350 |
400 |
|
300х300 |
350 |
700х400 |
450 |
|
350х100 |
160 |
700х450 |
500 |
|
350х150 |
200 |
700х500 |
550 |
|
350х200 |
250 |
800х400 |
450 |
|
350х250 |
300 |
800х450 |
500 |
|
350х300 |
350 |
800х500 |
550 |
|
350х350 |
400 |
800х600 |
650 |
|
400х200 |
250 |
900х500 |
550 |
|
400х250 |
300 |
900х600 |
650 |
|
400х300 |
350 |
1000х400 |
450 |
|
400х350 |
400 |
1000х500 |
550 |
|
400х400 |
450 |
1000х600 |
650 |
|
500х200 |
250 |
1200х350 |
400 |
|
500х250 |
300 |
1300х300 |
350 |
