Зонты прямоугольные
Вентиляционный зонт устанавливают в системы с естественной вентиляцией для защиты от попадания в них дождя, снега и мусора. Зонты монтируют вертикально на воздуховод или узел прохода. Выбор зонта осуществляется в соответствии с размерами шахты, рассчитанной в проекте.
Существует два типа исполнения зонтов: круглые и прямоугольные.
Конструктивно зонт состоит из короткого патрубка прямоугольного сечения, ската и соединяющих пластин.
Вентиляционные зонты из нержавеющей и оцинкованной стали и обеспечивают необходимую защиту от коррозии и воздействия осадков.
Принято изготавливать зонты прямоугольного сечения на следующих соединениях:
- на фланцах из оцинкованной шины и уголка;
- на фланцах из горячекатаного уголка.
|

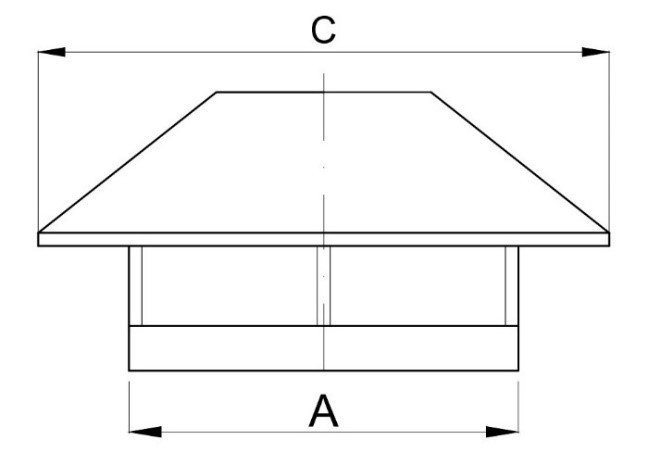

Размеры AхВ, мм |
Размеры СхD, мм |
Размеры AхB, мм |
Размеры СхD, мм |
|
100х150 |
300х350 |
400х800 |
700х1100 |
|
150х150 |
350х350 |
500х500 |
800х800 |
|
150х250 |
350х450 |
500х600 |
800х900 |
|
150х300 |
350х500 |
500х800 |
800х1100 |
|
250х250 |
550х550 |
500х1000 |
800х1300 |
|
250х300 |
550х600 |
600х600 |
900х900 |
|
250х400 |
550х700 |
600х800 |
900х1100 |
|
250х500 |
550х800 |
600х1000 |
900х1300 |
|
400х400 |
700х700 |
600х1250 |
900х1550 |
|
400х500 |
700х800 |
800х800 |
1100х1100 |
|
400х600 |
700х900 |
800х1000 |
1100х1300 |
