Шумоглушители в системе вентиляции служат для снижения аэродинамического шума и для увеличения комфорта при эксплуатации системы. Принцип действия основан на изменении характеристик проходящего воздушного потока и использовании звукопоглощающих материалов.
Шумоглушители в основном применяются в приточных и вытяжных системах вентиляции. Устанавливаются они между магистральным воздуховодом и вентилятором.

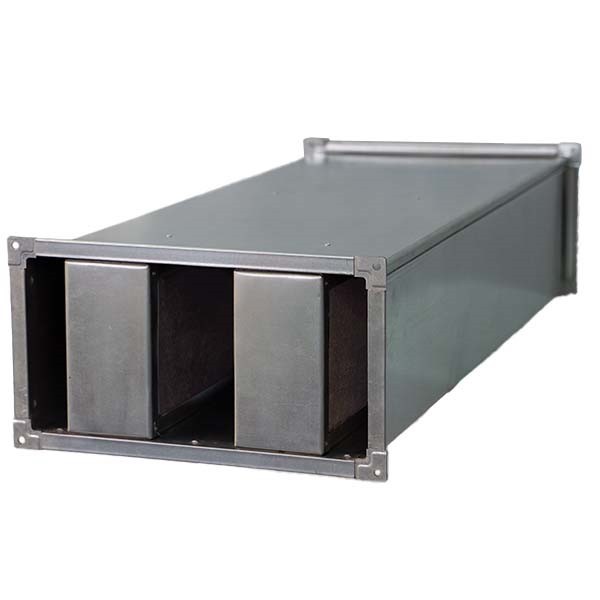

Пластинчатые шумоглушители изготавливают из отдельных перфорированных пластин, со звукопоглощающим материалом, в металлическом кожухе. Пластина включает в себя корпус, в металлической раме которого закреплен перфорированный лист из оцинкованной стали, крышку и наполнитель из стеклоткани. Для уменьшения сопротивления воздушного потока пластины шумоглушителя изготавливаются с обтекателями.
Ширина пластин может быть по серии 5.904-17 - 200мм, а также 100мм по желанию заказчика.

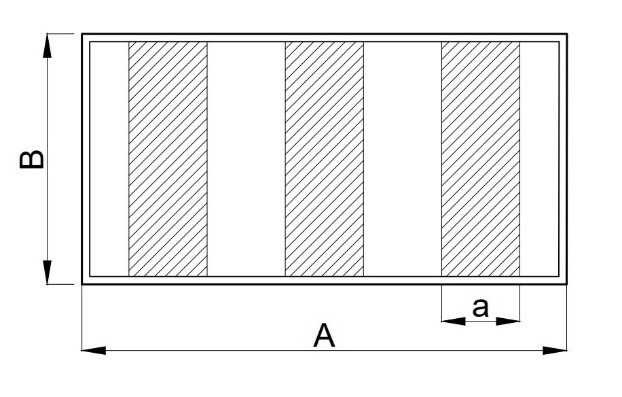

Шумоглушители с пластинами а=200мм
Наименование |
Размеры AхB, мм |
Длина, мм |
Кол-во пластин |
ГТП 1-1 |
800х500 |
1000 |
2 |
ГТП 1-2 |
1200х500 |
1000 |
3 |
ГТП 1-3 |
1600х500 |
1000 |
4 |
ГТП 1-4 |
2000х500 |
1000 |
5 |
ГТП 2-1 |
800х1000 |
1000 |
2 |
ГТП 2-2 |
1200х1000 |
1000 |
3 |
ГТП 2-3 |
1600х1000 |
1000 |
4 |
ГТП 2-4 |
2000х1000 |
1000 |
5 |
ГТП 3-1 |
800х1500 |
1000 |
2 |
ГТП 3-2 |
1200х1500 |
1000 |
3 |
ГТП 3-3 |
1600х1500 |
1000 |
4 |
ГТП 4-1 |
800х2000 |
1000 |
2 |
ГТП 4-2 |
1200х2000 |
1000 |
3 |
ГТП 4-3 |
1600х2000 |
1000 |
4 |
Шумоглушители с пластинами а=100мм
Размеры, мм |
Длина, мм |
Кол-во пластин |
Размеры, мм |
Длина, мм |
Кол-во пластин |
400х500 |
1000 |
2 |
1000х800 |
1000 |
4 |
500х250 |
1000 |
2 |
1000х900 |
1000 |
4 |
500х300 |
1000 |
2 |
1000х1000 |
1000 |
4 |
500х400 |
1000 |
2 |
1000х1200 |
1000 |
4 |
500х500 |
1000 |
2 |
1100х800 |
1000 |
5 |
600х300 |
1000 |
2 |
1100х900 |
1000 |
5 |
600х400 |
1000 |
2 |
1100х1000 |
1000 |
5 |
600х500 |
1000 |
2 |
1200х500 |
1000 |
5 |
600х600 |
1000 |
2 |
1200х600 |
1000 |
5 |
700х300 |
1000 |
3 |
1200х700 |
1000 |
5 |
700х400 |
1000 |
3 |
1200х800 |
1000 |
5 |
700х500 |
1000 |
3 |
1200х850 |
1000 |
5 |
700х600 |
1000 |
3 |
1200х900 |
1000 |
5 |
700х700 |
1000 |
3 |
1200х1000 |
1000 |
5 |
800х500 |
1000 |
3 |
1250х800 |
1000 |
5 |
800х600 |
1000 |
3 |
1300х800 |
1000 |
6 |
800х700 |
1000 |
3 |
1300х900 |
1000 |
6 |
800х800 |
1000 |
3 |
1300х1000 |
1000 |
6 |
800х900 |
1000 |
3 |
1400х700 |
1000 |
7 |
800х1000 |
1000 |
3 |
1400х800 |
1000 |
7 |
900х400 |
1000 |
4 |
1400х900 |
1000 |
7 |
900х500 |
1000 |
4 |
1400х1000 |
1000 |
7 |
900х600 |
1000 |
4 |
1400х1200 |
1000 |
7 |
900х700 |
1000 |
4 |
1400х1300 |
1000 |
7 |
900х800 |
1000 |
4 |
1500х1000 |
1000 |
7 |
900х900 |
1000 |
4 |
1600х1000 |
1000 |
8 |
1000х400 |
1000 |
4 |
1700х1000 |
1000 |
8 |
1000х500 |
1000 |
4 |
1800х1000 |
1000 |
9 |
1000х600 |
1000 |
4 |
1900х1000 |
1000 |
9 |
1000х700 |
1000 |
4 |
2000х1000 |
1000 |
9 |
