Зонты круглые
Вентиляционный зонт устанавливают в системы с естественной вентиляцией для предотвращения попадания в нее атмосферных осадков и мусора. Зонты монтируют вертикально на воздуховод или узел прохода. Выбор зонта осуществляется в соответствии с размерами шахты, рассчитанной в проекте.

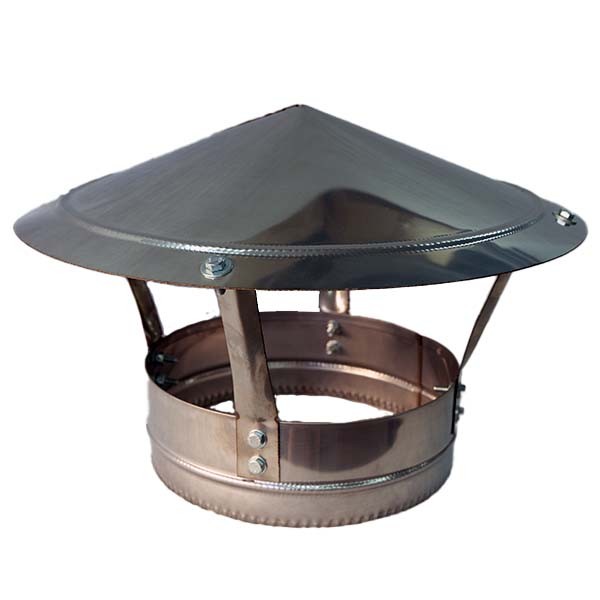

Конструктивно зонт состоит из короткого патрубка круглого сечения, ската и соединяющих пластин.
Вентиляционные зонты изготавливаются из нержавеющей и оцинкованной стали, что обеспечивает необходимую защиту от коррозии и воздействия осадков.
Принято изготавливать зонты круглого сечения на следующих соединениях:
- на ниппельном соединении;
- на фланцах из горячекатаного уголка или листовой стали.
|

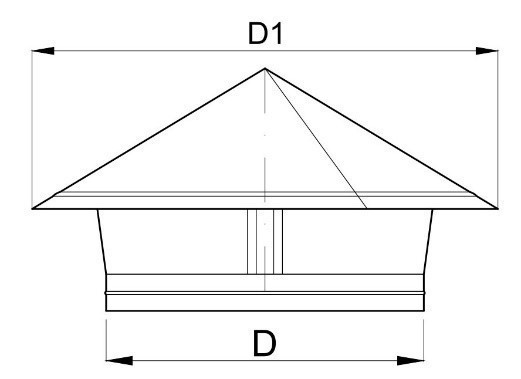

Диаметр D, мм |
Диаметр D1, мм |
Высота H, мм |
|
100 |
170 |
90 |
|
125 |
213 |
113 |
|
160 |
272 |
144 |
|
200 |
340 |
180 |
|
250 |
425 |
225 |
|
315 |
536 |
284 |
|
355 |
604 |
320 |
|
400 |
680 |
360 |
|
450 |
765 |
405 |
|
500 |
850 |
450 |
|
560 |
952 |
504 |
|
630 |
1 071 |
567 |
|
710 |
1 207 |
639 |
|
800 |
1 360 |
720 |
|
900 |
1 530 |
810 |
|
1000 |
1 700 |
900 |
|
1120 |
1 904 |
1 008 |
|
1250 |
2 125 |
1 125 |
