Дроссель-клапан нужен для регулирования объема проходящего через вентиляционную систему воздуха или полного перекрывания потока. Для изготовления применяется оцинкованная сталь толщиной от 0,5 до 1,2 мм или нержавеющая 0,5-0,8мм

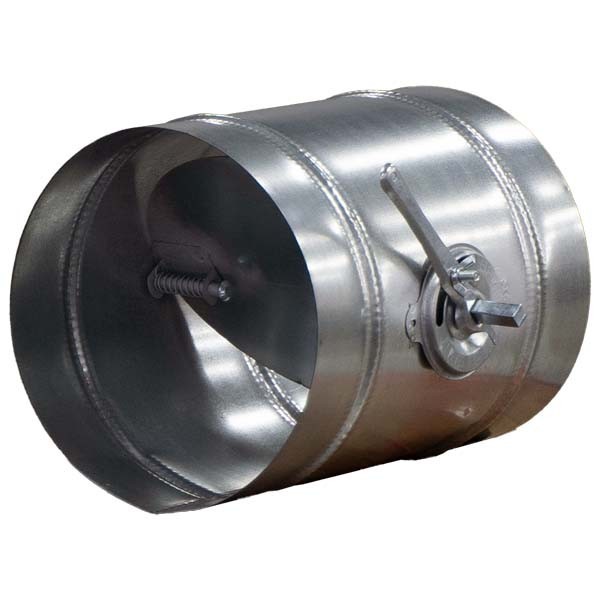

Дроссель клапан для круглых воздуховодов состоит из металлической обечайки, в середине которой проходит ось. На оси закреплено полотно клапана, диаметр которого меньше внутреннего диаметра обечайки. Элемент управления вынесен на наружную сторону. Натягивая рукоятку, можно поворачивать ось с полотном и регулировать положение клапана. Сектор управления круглого дроссель клапана может вращаться на 90 градусов от положения «открыто» до положения «закрыто». В закрытом положении пропускается около 10% объема воздуха, что позволяет избежать нежелательных шумов.

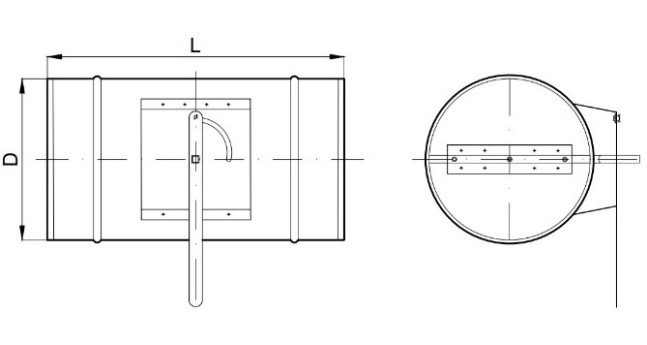

Диаметр D, мм |
Длина L, мм |
Материал |
100 |
150 |
ст. оц. 0,5мм |
125 |
175 |
ст. оц. 0,5мм |
140 |
190 |
ст. оц. 0,5мм |
160 |
210 |
ст. оц. 0,5мм |
180 |
230 |
ст. оц. 0,5мм |
200 |
250 |
ст. оц. 0,7мм |
225 |
275 |
ст. оц. 0,7мм |
250 |
300 |
ст. оц. 0,7мм |
280 |
330 |
ст. оц. 0,7мм |
315 |
365 |
ст. оц. 0,7мм |
355 |
405 |
ст. оц. 0,7мм |
400 |
450 |
ст. оц. 0,7мм |
450 |
500 |
ст. оц. 0,7мм |
500 |
550 |
ст. оц. 0,7мм |
560 |
610 |
ст. оц. 0,7мм |
630 |
680 |
ст. оц. 0,7мм |
710 |
760 |
ст. оц. 0,7мм |
800 |
850 |
ст. оц. 0,9мм |
Дроссель-клапаны круглого сечения изготавливают на различных соединениях:
При заказе дроссель-клапана в нашей компании, вам нужно указать его диаметр. Применение оцинкованной стали для изготовления дросселей обеспечивает долговечность изделий, эксплуатируемых при периодических колебаниях температуры и влажности. При тщательном выборе производителя оборудования, вы обеспечите своей вентиляционной системе долговечность и надежность.
